linux下组态工程流程演示

Doraemon

一、演示系统环境

1、组态软件：紫金桥跨平台实时数据库V1.0.31(build 2020-03-16)(X64)

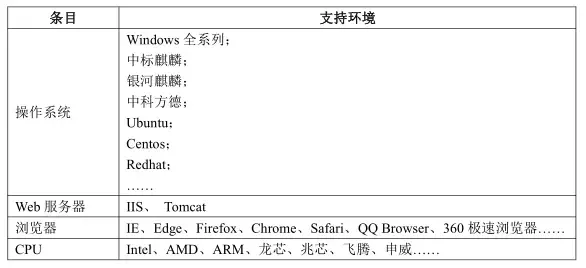

2、系统环境需求

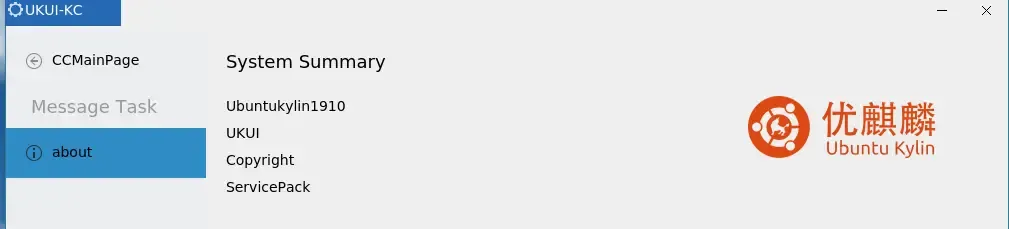

3、测试系统环境：优麒麟1910，虚拟机Vmware15

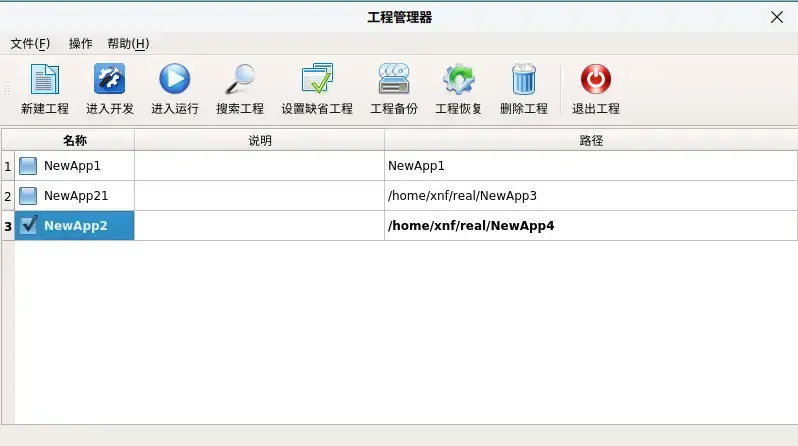

二、工程管理器

          用户通过紫金桥跨平台实时数据库开发的项目称为工程，用户通过工程管理器中集中管理本机上的所有工程，包括创建、修改和保存。通常用户在使用本软件时，需要进行各种组态，同时也需要保存许多的设置，比如组态画面运行，创建各种类型的数据库点，进行IO采集连接等等。软件会把这些组态和设置信息以文件的形式保存在硬盘上。这些按照不同的组织结构生成的文件的集合我们称之为工程，它保存了用户组态的所有信息。

           紫金桥跨平台实时数据库工程管理器的主要功能包括：新建工程，进入开发、进入运行，搜索工程、设为缺省工程，工程备份、工程恢复、删除工程，软件授权、保存设置、退出工程等。紫金桥跨平台实时数据库工程管理器界面内容清晰，简洁友好，本章将对工程管理器中工具栏及菜单的使用方法进行详细介绍。



三、新建工程

       紫金桥跨平台实时数据库使用“工程管理器”来集中管理本机上所有工程的，用户如果想创建一个新的工程，必须首先启动“工程管理器”。

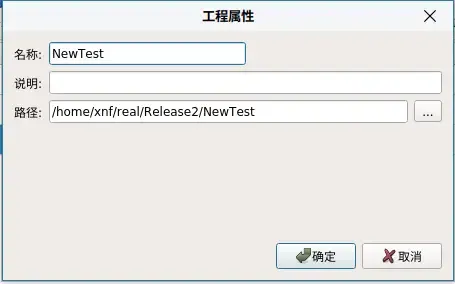

工程管理器工具栏中图标 为创建新工程，点击打开如下工程属性对话框：



新建工程操作步骤如下：

• 在名称文本框中输入所需工程名称，建议尽量不要使用中文名称。
• 在“说明”中可输入中、英文内容，作为工程备注或注释内容。
• 直接在“路径”编辑框中输入指定路径或单击 按钮，选择正确路径。新建工程时，紫金桥跨平台实时数据库会默认给出工程路径，该路径位于软件安装目录中，用户可根据需要进行修改， 注意：禁止使用中文名称。
• 点击“ok”按钮，这时您可以在“工程管理器”的工程列表中找到您刚刚创建的工程，即表明创建成功。


四、进入开发环境

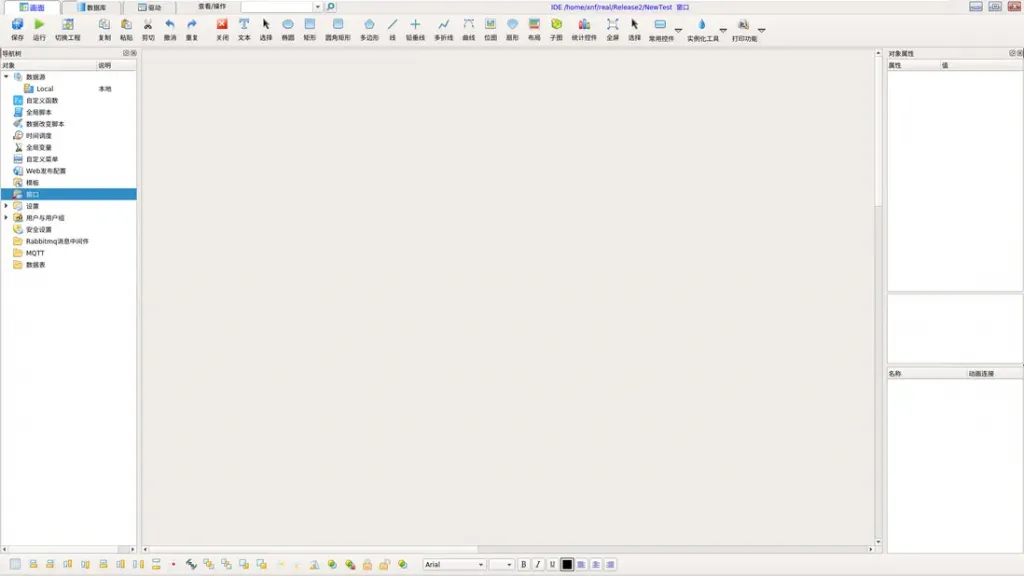

步骤3新建工程完毕后，点击开发，进入开发环境

由于开发环境中功能非常多，此处就不做介绍

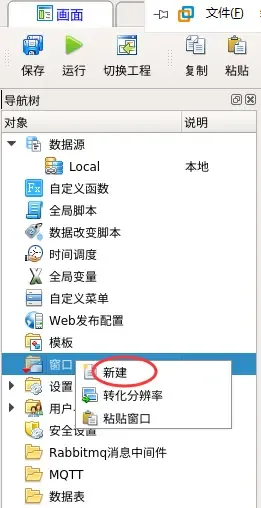

① 新建一个窗口

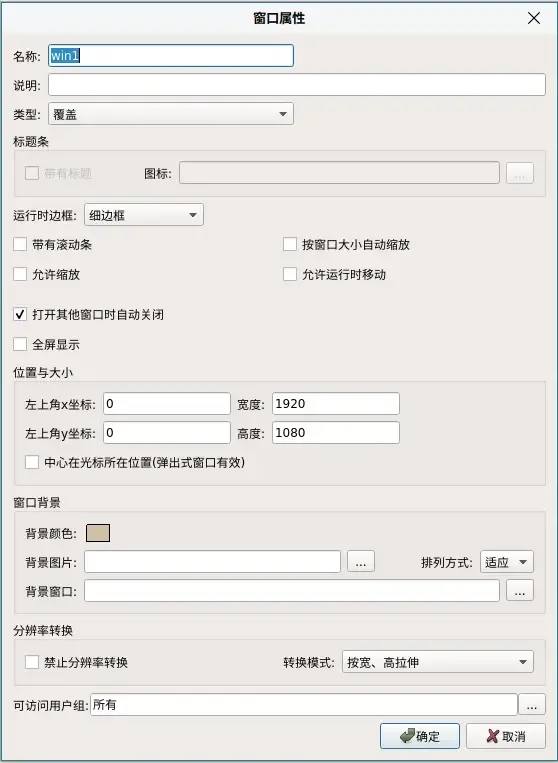

创建一个窗口，名为win1

②创建一个modbus设备，读modbus仪表数据

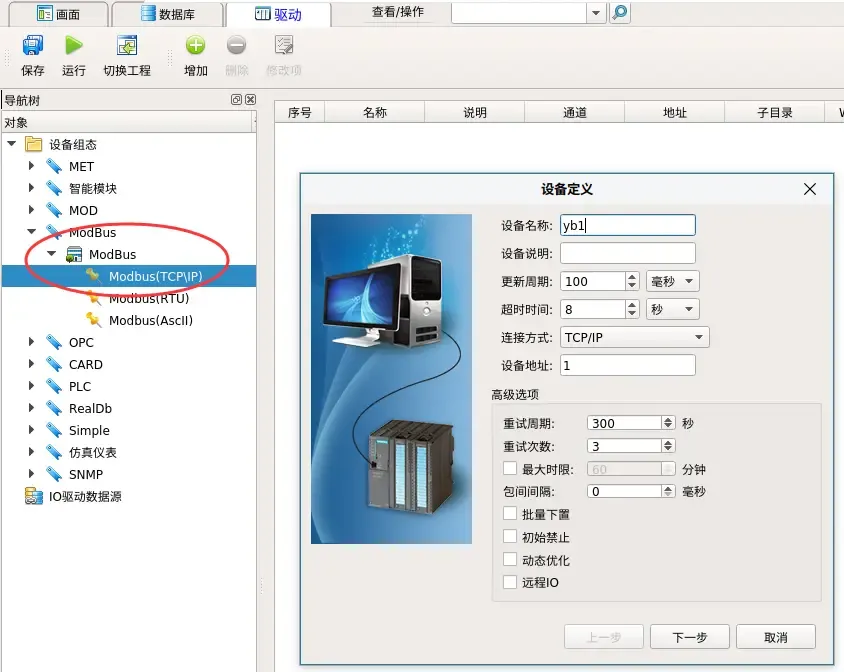

选择modbus驱动，新建设备yb1

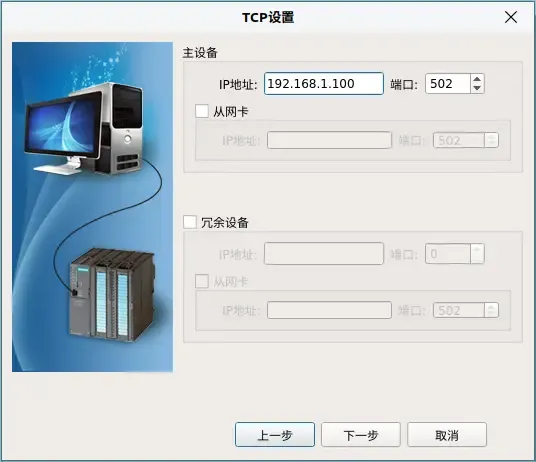

设置ip和端口

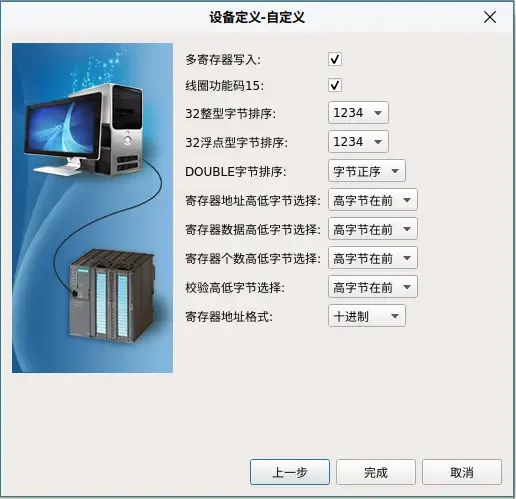

其他参数配置

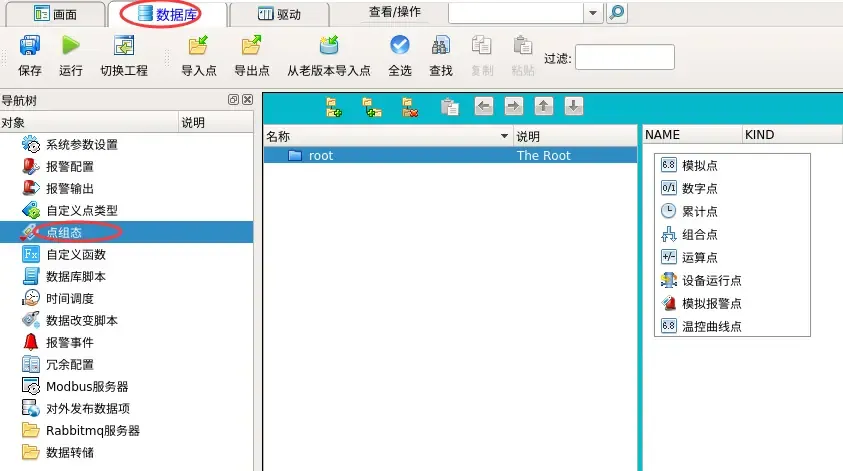

③新建数据库变量，读仪表数据

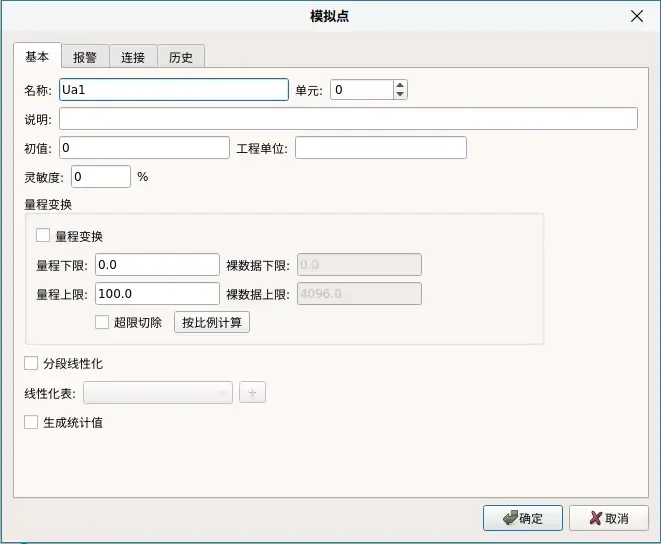

·基本参数定义

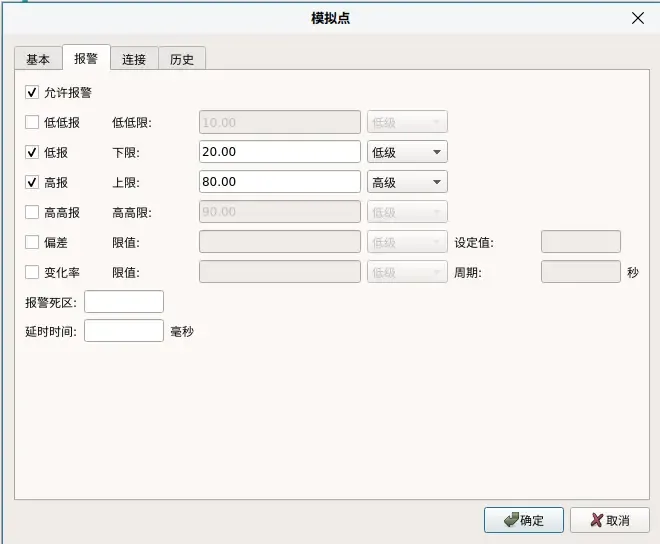

·报警参数设置

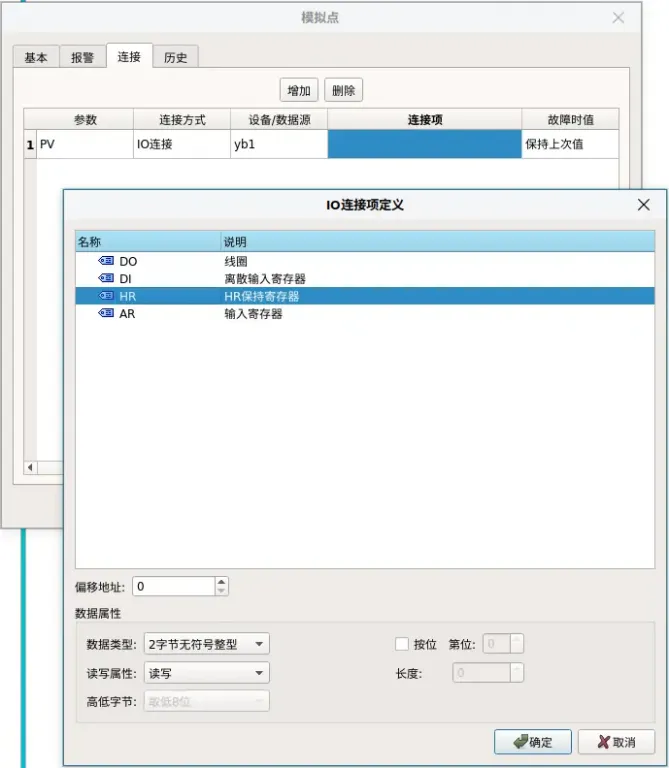

·IO连接

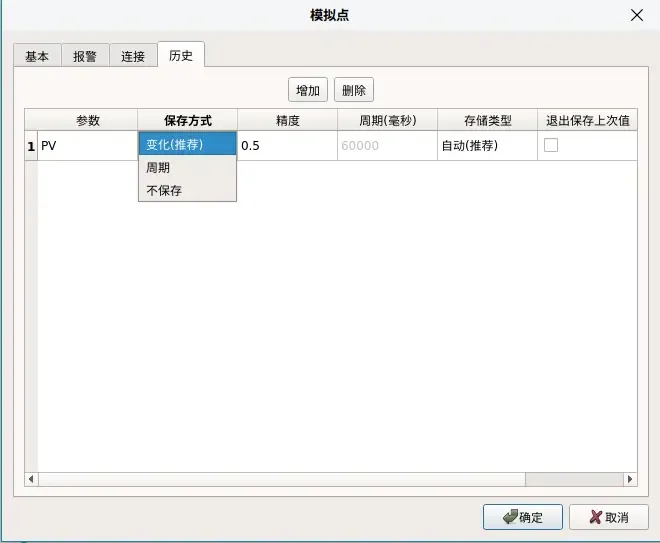

·历史保存设置


·复制点

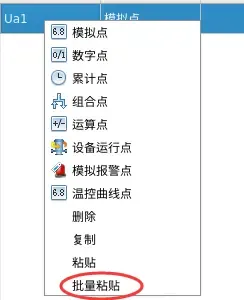

批量粘贴，新建的点的参数会自动继承，IO链接也会自动智能递增

④画面组态

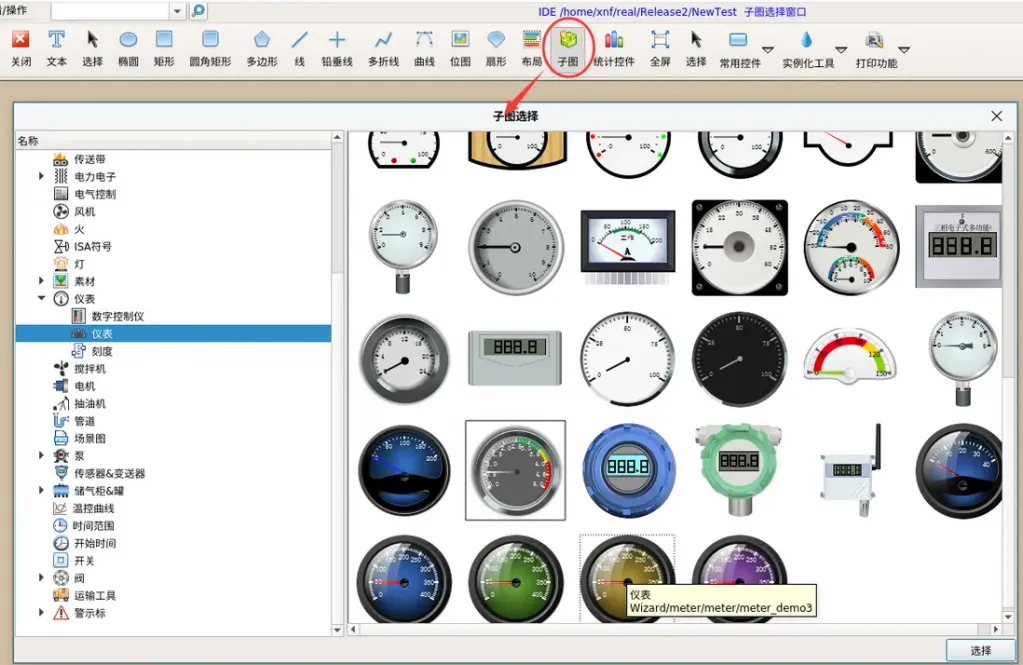

添加子图，选则仪表，添加到画面上

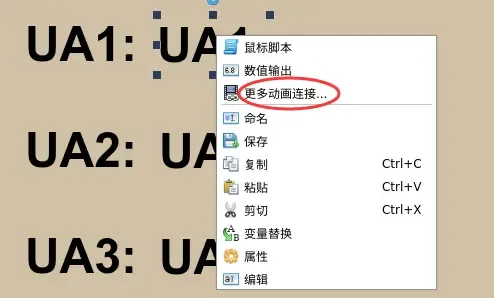

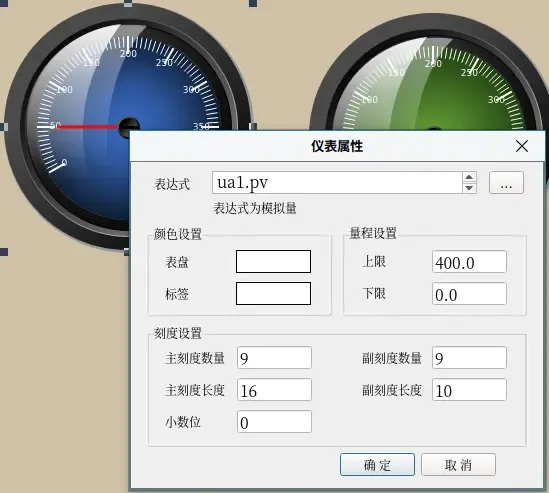

双击仪表，绑定变量

PS：子图里所有内容都是使用软件自身功能组态实现的，用户可以完全自由灵活制作自己的子图。

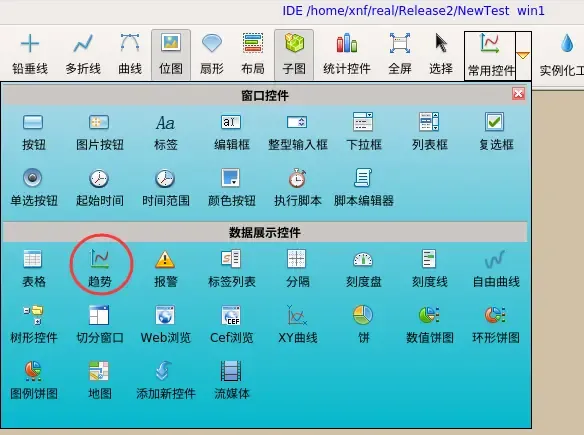

·添加趋势曲线

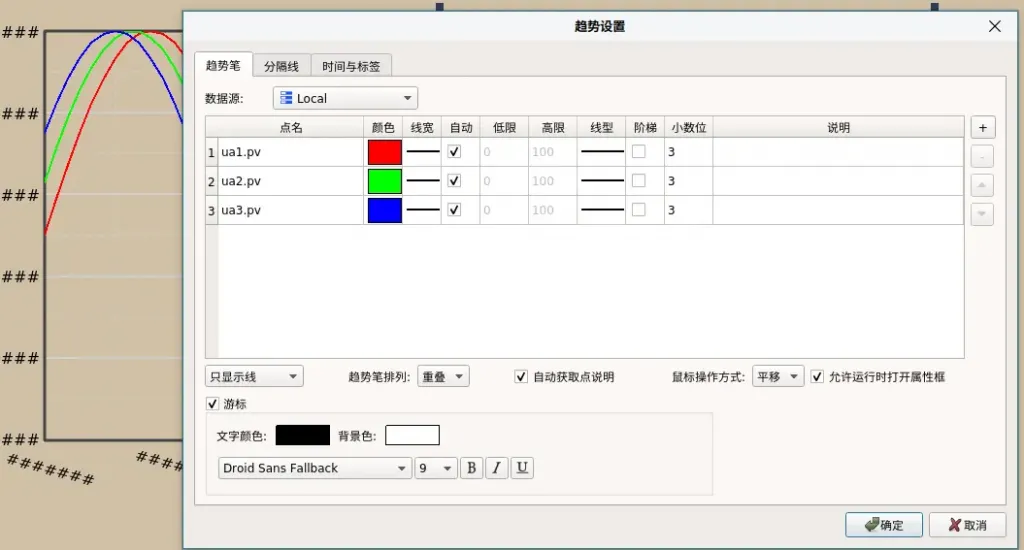

设置曲线参数

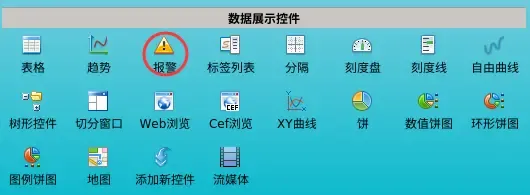

·按上面方式，再添加一个报警组件

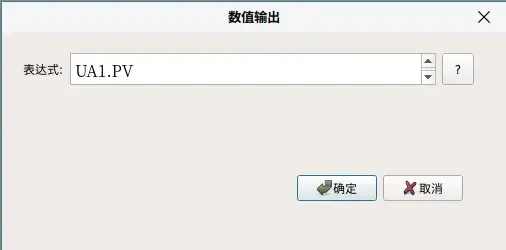

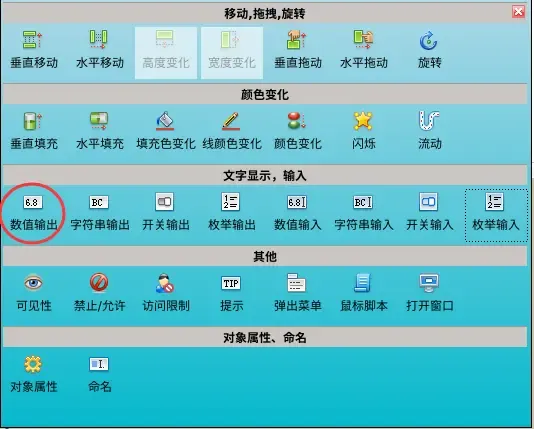

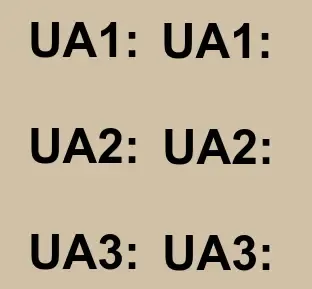

画面上添加文本，用来显示对应的数值

五、运行工程

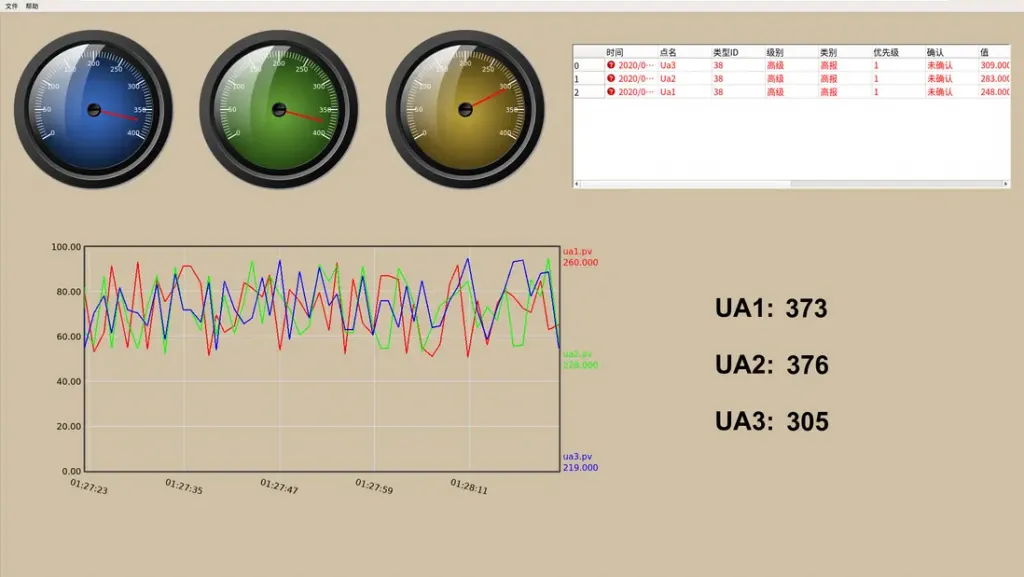

·运行效果

六、工程的跨平台

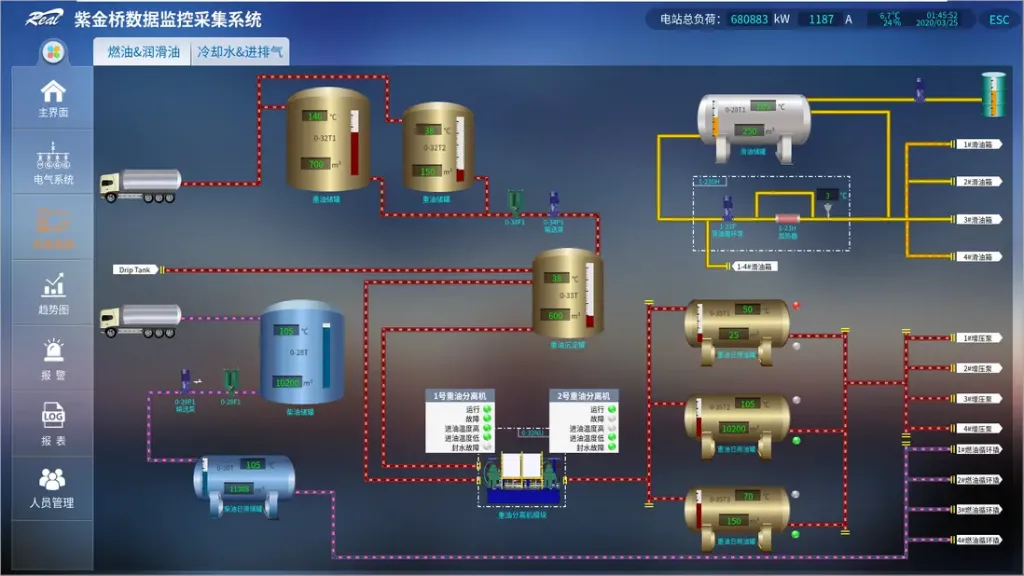

Windows下的工程与linux下的工程完全兼容，互相通用

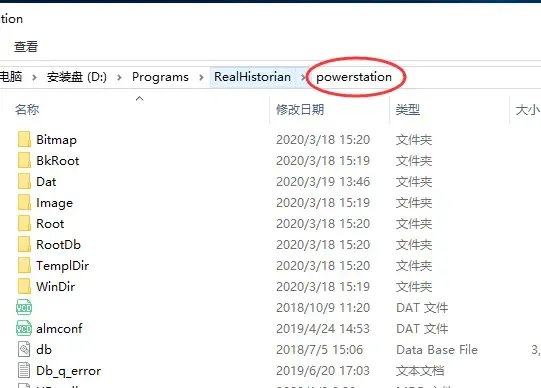

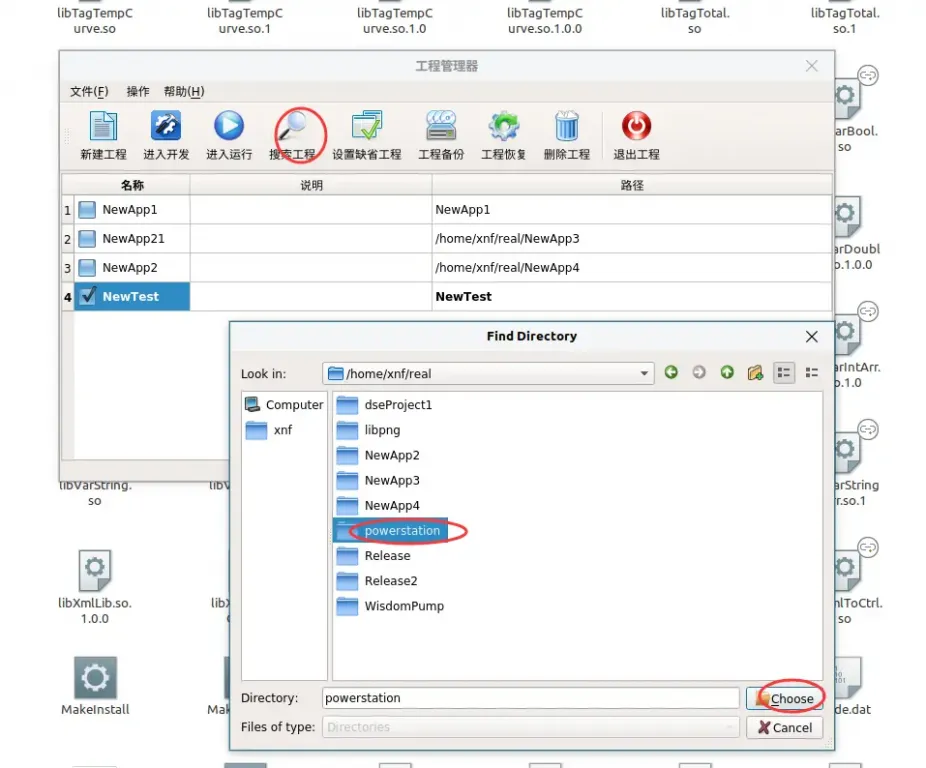

将windows下工程“powerstation” 复制到linux系统下，搜索并加载工程

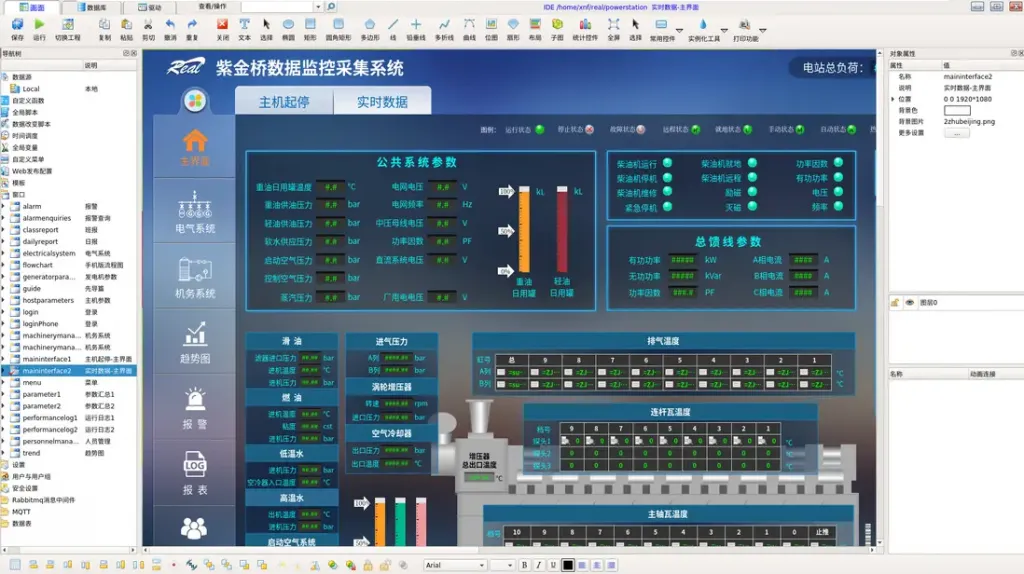

进入工程开发

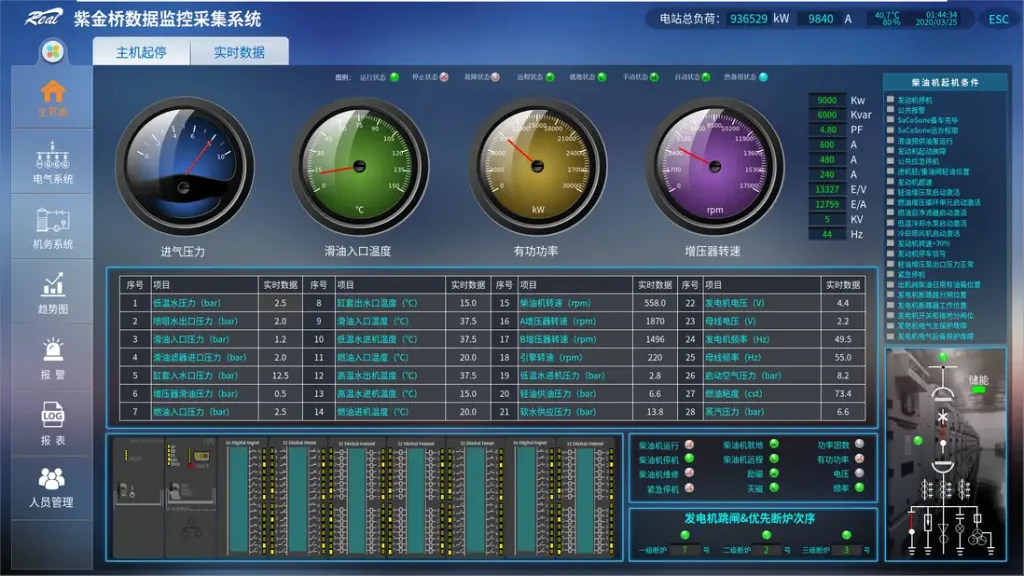

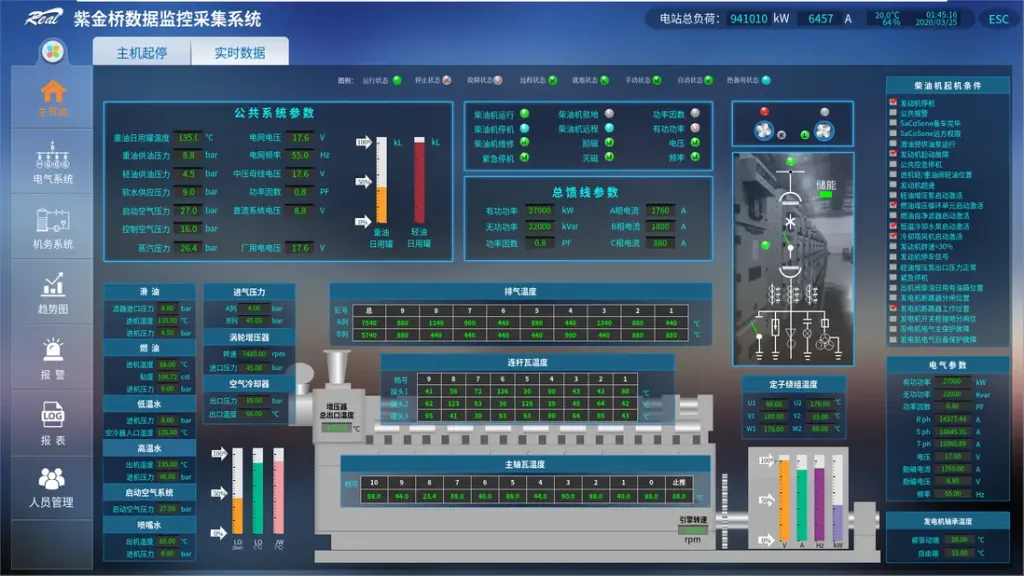

运行工程：
